重荷載鋼格板設計焊接要求

發布時間: 2021-05-07 02:38:41

近年來,重荷載鋼格板被廣泛應用于工廠、車間、礦業、港口、碼頭,糧庫,而這些場地時常有重
型車輛經過,因此,應對重荷載鋼格板進行車輛荷載作用下的承載力及撓度計算。上述場合的鋼
格板既要考慮人行的安全,同時也要滿足車輛在其上行駛的需要,這就對鋼格板提出了更高的承載力
及剛度要求。因此,對這些特殊場合的重荷載鋼格板應進行專門的設計。

本文通過一工程實例,來探討重荷載鋼格板設計過程中應注意的問題。重荷載鋼格板

某糧食儲備庫一汽車卸糧坑,其上部鋪設重荷
載鋼格板,卸糧坑平面尺寸3.8 m×4.0 m,其平面及剖面(圖1)

考慮到卸梁坑上直接鋪鋼格板,跨度較大,采取卸梁坑上部布置次梁的方式減小鋼格板跨度。以下列出4種方案,方案1:沿橫向布置 1 道次梁;方案2:沿橫向布置2道次梁;方案3:沿縱向布置1道次梁;方案4:沿縱向布置2道次梁;方案1及方案 3 的鋼格板采用 130 mm×10 mm×50 mm
(寬×厚×間距)的承載扁鋼與包邊板及橫桿通過壓力電阻焊固定而成,方案2及方案4的鋼格板采用
110 mm×8 mm×50 mm(寬×厚×間距)的承載扁鋼與包邊板及橫桿通過壓力電阻焊固定而成,承載扁鋼均采用Q235B級鋼材。

重荷載鋼格板重荷載鋼格板

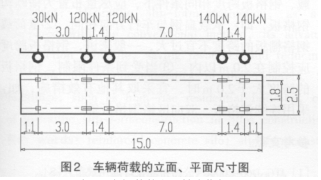

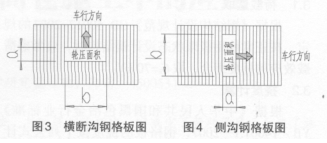

 鋼格板根據車行方向分為橫斷溝鋼格板和側溝鋼格板。承載扁鋼與車行方向平行的稱為橫斷溝鋼
格板(即方案1、2)見圖3,承載扁鋼與車行方向垂直的稱為側溝鋼格板(即方案3、4)見圖4。

根據YB/T4001.1—2007承載力及撓度表得知

 方案1承載扁鋼的應力為172.5 N/mm 2 ,約為方案3的53%;方案2承載扁鋼的應力為194.9 N/mm 2 ,約為方案4的57%;另外,方案 3、4 的承載力不滿足要求,如使其承載滿足要求,則承載扁鋼的規格應分別調整為150 mm×12 mm×50 mm 和 130 mm×10 mm×50 mm,可見,橫斷溝鋼格板的承載性能優于側溝鋼格板

 方案1承載扁鋼的撓度為2.6 mm,約為允許撓度的72%;方案4承載扁鋼的撓度為4.3 mm,約為允許撓度的179%;為使其變形滿足設計要求,其載扁鋼的規格應分別調整為130 mm×10 mm×50 mm。由此建議,橫斷溝鋼格板的跨度宜控制在210 m以內,側溝鋼格板宜控制在1.5米以內。

鋼格板焊接要求

①一般情況下,包邊板與承載扁鋼規格相同,其截面積不宜小于承載扁鋼的截面積。

②包邊板采用焊高不小于承載扁鋼厚度的單面貼角焊縫,焊縫長度不得小于承載扁鋼厚度的 4倍。

③在包邊板不承受荷載的情況下,允許間隔4根承載扁鋼焊接一處,但間距不得大于150 mm;
在包邊板承受荷載的情況下,不允許間隔焊接。

④與承載扁鋼同向的包邊板,應與每根橫桿焊接,且橫桿的截面面積不得小于20*20 mm。

鋼格板廠家小結

 ①承載力及剛度方面:橫斷溝鋼格板承載性能和剛度均優于側溝鋼格板。因此,在荷載、鋼格板跨度相同條件下,應盡量布置為橫斷溝鋼格板,即:承載扁鋼與車行方向相同。

②重荷載鋼格柵板的跨度不宜過大,一般來講,鋼格板跨度應控制在2.0 m以內。③當受到條件限制,鋼格板的跨度大于2.0 m時,宜采取其他有效措施,如:采用連續鋼格板、雙向區格鋼格板等。
